高純度99.9%氧化鋁陶瓷（ADVANCED ALUMINA CERAMICS)（日本NIKKATO產(chǎn)品，日本進(jìn)口）
日本NIKKATO氧化鋁陶瓷球SSA-999W
SSA-999W高純度氧化鋁陶瓷，質(zhì)地均勻，由微細(xì)的多結(jié)晶體構(gòu)成，具有優(yōu)良的機(jī)械性能，耐磨耗性能。
氧化鋁陶瓷的用途十分廣泛，大量的耐磨耗部件都采用氧化鋁材料制成，但最近出現(xiàn)的新的Si3N4(氮化硅），SiC(炭化硅）,ZrO2（氧化鋯）等陶瓷材料相比，機(jī)械性能相對較弱。公司銷售的SSA-999系列高純度氧化鋁材料將氧化鋁的性能發(fā)揮到最大，利用最先進(jìn)的陶瓷材料技術(shù)，將微細(xì)度極高的多結(jié)果組合成為99.9%的高純度陶瓷，大大提高了材料的耐磨耗性及耐腐蝕性，開發(fā)出SSA-999W系列產(chǎn)品。SSA-999H為耐高溫產(chǎn)品。
特點
1.高硬度，高機(jī)械強(qiáng)度。
2.微細(xì)結(jié)晶，高致密性多結(jié)晶構(gòu)成，耐磨耗性優(yōu)良，特別是對流體，粉體的耐腐蝕性極好。
3.化學(xué)性能穩(wěn)定，酸堿的耐腐蝕性好。
4.高純度，適應(yīng)于高純度材料加工
5.熱傳導(dǎo)率高
6.放射性同位素的含量極少
| 特性 | 單位 | 代表值 |
| 純度 | ----- | 99.9%Al2O3 |
| 密度 | g/cm3 | 3.9 |
| 彎曲強(qiáng)度 | kgf/mm2(室溫) | 60 |
| 維氏硬度 | kgf/mm2(500gf) | 2050 |
| 破壞韌性 | MPa√m | 3.5 |
| 彈性率 | kgf/mm2 | 3.8*10^4 |
| 熱膨脹系數(shù) | 1/℃ | 8*10^-6 |
| 熱傳導(dǎo)率 | W/m?K | 37 |
| 電阻 | ohm?cm | >10^16 |

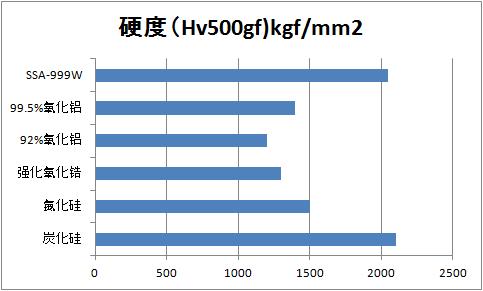

硬度比較

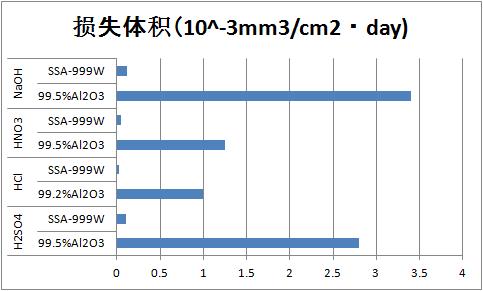

耐腐蝕性比較
粉碎用陶瓷球
特點
1.使用本產(chǎn)品做為媒介進(jìn)行粉碎，由研磨媒介混入的雜質(zhì)極少，混入的磨耗粉末極細(xì)。
2.高純氧化鋁材料，氧化鋁以外的雜質(zhì)混入極其微少。
3.粉碎造成的損耗很少，經(jīng)濟(jì)性好。
4.放射性元素的含量極少。
空磨實驗數(shù)據(jù)
| 條件 | |
| 使用研磨罐 | HD A-5研磨罐（2L） |
| 放入球量 | 1.0L（φ10mm) |
| 球填充密度 | 2.2kg/L |
| 水 | 0.8L |
| 回轉(zhuǎn)數(shù) | 100rpm |
| 實驗時間 | 48hr |
| 磨耗量結(jié)果代表值 | 5ppm/h |
| 磨耗粉的表面積比 | 200m2/g |
粉碎磨耗實驗數(shù)據(jù)
| 條件 | |
| 使用研磨罐 | HD A-5研磨罐（2L） |
| 放入球量 | 1.0L（φ10mm) |
| 被粉碎物放入量 | 0.8kg |
| 被粉碎物 | 氧化鋁粉 |
| 回轉(zhuǎn)數(shù) | 100rpm |
| 實驗時間 | 24hr |
| SSA-999W磨耗代表值 | 15ppm/h |
| 92%氧化鋁磨耗代表值 | 90ppm/h |
| 99.5%氧化鋁磨耗代表值 | 300ppm/h |
用途：
1.粉碎媒介（φ1、φ2、φ3、φ5、φ10、φ15、φ20、φ25ｍｍ）
2.耐磨耗部件等
KEYWORDS：氧化鋁珠，超高純度氧化鋁陶瓷球，99.9%高純度化鋁，99.99%氧化鋁陶瓷球
-
